Produkte Information

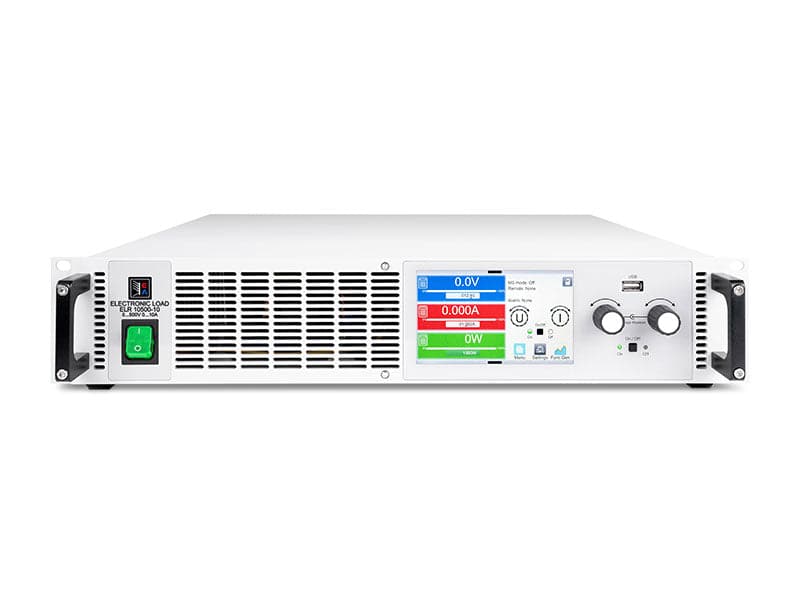

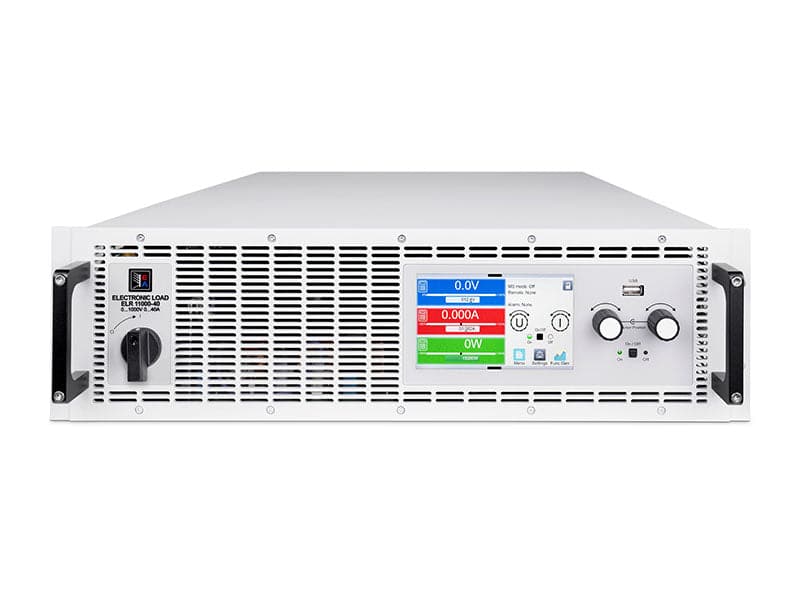

19 Zoll Einschubgehäuse
(Serie ELR / Netzrückspeisend)
Highlights
- Autoranging

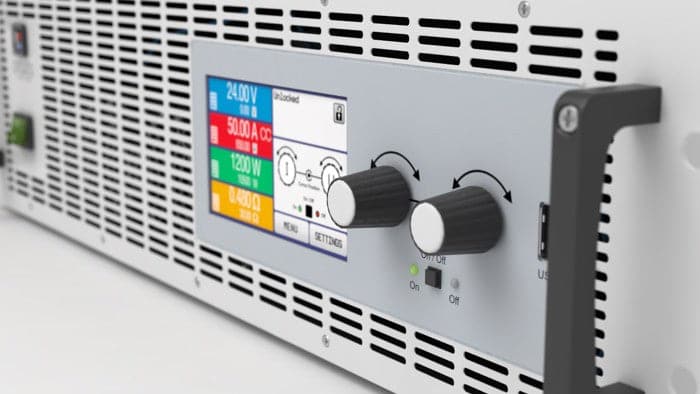

- Farbiges Touchscreen
- IF KE Slot
Technische Daten
-
Leistungen
ab 80W bis 150kW und mehr -
Spannungen
bis 0-16V bis 0-15kV DC -
Ströme
0-6A bis 0-510A (Systeme bis 3500A)
Features
- Primärgetaktet, mit flexirange oder auto-range Ausgang
- Extern steuerbar über analoge und digitale Schnittstellen
- Fest integrierte Schnittstellen und „plug n play“ Slot
- State-of-the-art µ-Prozessor Steuerung (FPGA)
- Modulare hochisolierte Architektur
- PV (Solar) Array Simulation
- Batterie- und Brennstoffzellen Simulation
- Funktionsgenerator Sinus, Rechteck, Trapez, Rampe, Arbiträr
- Alarm Management, Nutzerprofile
- Für Auftisch, 19″ Integration und Wandmontage
- Analog, Ethernet, USB, CAN, Profibus, GPIB u.v.m.
- Bediener Software EA Power Control (Freeware), Multi-Control “App” (lizenzpflichtig)
Echtes Autoranging – Besseres Testen
EA bietet echtes Autoranging. Damit steht die volle Quellen- und Senkenleistung der Geräte über zusätzliche Betriebsbereiche zur Verfügung. Je kleiner der benötigte Strom in diesen Bereichen desto höher ist die zur Verfügung stehende Spannung. Bei geringerer Spannung sind höhere Ströme möglich. So kann eine größere Bandbreite an Prüflingen mit einer einzelnen Stromversorgung getestet werden. Die Autoranging-Funktion von EA stellt die volle Ausgangs- sowie Eingangsleistung schon ab 33% der Systemspannung und auch des Stroms zur Verfügung.
- Platzsparend und budgetschonend durch Amortisierung
- Kosten- und nutzenoptimierte Geräteauswahl
- Nur eine DC-Elektronische Last für viele unterschiedliche Prüflinge
- Vielseitig und flexibel für zukunftsorientierte Tests
Regenerative Energiegewinnung
Die netzrückspeisenden elektronischen Lasten von EA entnehmen dem angeschlossenen Prüfling Gleichspannung und wandeln diese mit einem Wirkungsgrad von bis zu 96% in eine Wechselspannung um. Diese wird dann in das lokale Stromnetz zurückgespeist und wiederverwendet, dadurch amortisiert sich der Anschaffungspreis über die Reduktion der Stromkosten. Zudem erzeugen die EA elektronischen Lasten im Vergleich zu konventionellen Lasten kaum Abwärme. Das macht die ELR zu einer umweltfreundlichen und kosteneffizienten Lösung, die zudem den Platzbedarf erheblich minimiert.
- Hohe Einsparung an Stromkosten bis zur Amortisierung
- Wirkungsgrad bis zu 96%.
- Kompakter Aufbau durch HF-Wandlertechnik
- Umweltfreundlich durch Netzrückspeisung und geringe Geräuschemission
Integrierter Funktionsgenerator mit vordefinierten Kurvenformen
Eine häufige Anforderung an elektronische Lasten ist es, die Eingangsspannung, den Eingangsstrom bzw. die Eingangslast mit einer vordefinierten Kurve ablaufen zu lassen. Der eingebaute Funktionsgenerator von EA umfasst vordefinierte Kurvenverläufe wie beispielsweise Sinus-, Dreieck-, Rechteck- und Trapez sowie einen kundenseits konfigurierbaren Arbiträrgenerator. Auch eine Rampenfunktion, UI- und IU-Tabellen sowie ein Batterieentladeprofil und Photovoltaik MPP-Tracking Simulation sind bereits standardmäßig enthalten.
Datenblatt:
