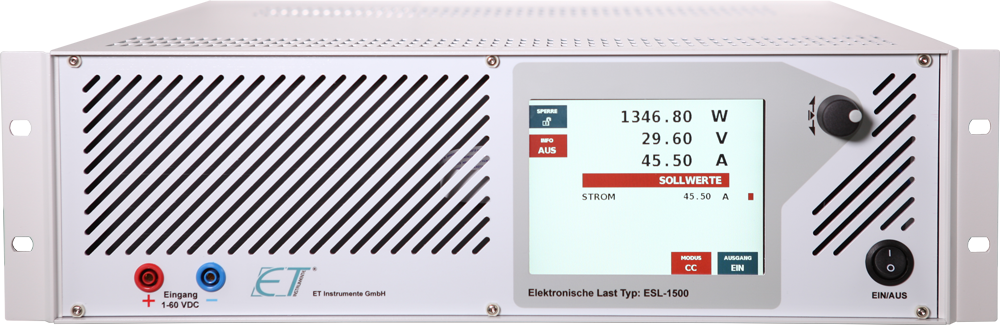

Elektronische Last ESL

LCD-Anzeige :
Die elektronische Last ESL besitzt ein Farb-Touchdisplay. Hier werden alle gesetzten und gemessenen Werte angezeigt. Die Messwerte Strom, Spannung und Leistung  werden gleichzeitig angezeigt.

Einstellungen :
Die Einstellung des Stromes erfolgt durch einen  Inkrementalgeber.

Betriebsarten :
Die Senke arbeitet sowohl im Konstant-Strombetrieb, als auch im Konstant- Widerstandsbetrieb. Optiional sind Konstant Spannungs- und Leistungsbetrieb möglich Option VP.

Schnittstellen :
Standardmäßig verfügt die Last über eine USB-Schnittstelle. Hier können alle Einstellungen und Messungen durchgeführt werden. Programmiert wird mit den standadisierten SCPI Befehlen. Als Option stehen die Schnittstellen  RS232, Ethernet und  die analoge Schnittstelle zur Verfügung. Die Auflösung der Programmierung beim Setzen und Messen beträgt 16 Bit.

Leistungsausgang :
Der Ausgang der Senke befindet sich bei allen Typen auf der Geräterückseite und  ist als Schraubanschlußklemme bis 300A und ab 300A als Kupferschiene  ausgeführt. Ein optionaler Ausgang befindet sich auf der Frontplatte, Hier können Ströme bis 20A entnommen werden. Die  Messung der Ausgangsspannung (Sense ±) ist an seperaten Ausgängen auf der Geräterückseite.

Gehäuse :
Senken von einer Größe von 19”, 3HE bis zur Gehäusegröße von 19”, 18 HE werden in einem robusten und formschönem Gehäuse geliefert, dass sowohl als 19”, als auch als Tischgehäuse verwend    bar ist.

Maximaler Strom :
Der maximal einstellbare Strom geht aus der Bestelltabelle hervor. Sollte aufgrund einer besseren Auflösung ein geringerer Maximalstrom benötigt werden, so kann dies einfach mit der Option -C gewählt werden, z.B. ESL-100-C5. Die Last hat jetzt anstatt eines Maximalstromes von 20 A mit der Option -C5  einen Maximalstrom von 5 Ampere.

Höhere Spannung :
Mit der Option V100 bis V500 kann der Spannungsbereich der Last vergrößert werden. Es ist zu beachten, daß sich durch die Erhöhung des Spannungsbereiches der maximale Strom reduziert (Stromminderung siehe Optionstabelle).  z.B. ESL-1000-V250 hat jetzt eine Eingangsspannung von 1...250 Vdc und einen Strom von 0....50 A. Die Leistung von 1000 W bleibt erhalten.

Unterspannungsabschaltung :
Standardmäßig wird die Last bei <1Vdc ausgeschaltet. Mit der optionalen einstellbaren Unterspannungsabschaltung EUAB kann die Abschaltschwelle der Last von 1Vdc bis 90% der maximalen Spannung eingestellt werden.

Dynamik Mode:
Mit der Option DYN kann im CC-Mode zwischen 2 eingestellten Werten getaktet werden. Das Rechtecksignal kann im Impulspausenverhältnis eingestellt werden. Die macimale Frequenz beträgt 100Hz

2. Strommessbereich :
Mit der Option C2M steht ein zweiter Strommessbereich mit der vollen Auflösung zur Verfügung. Der Maximalwert des 2. Strommessbereich entspricht 10% des Gesamtstrombereiches der elektronischen Last.

2. Spannungsmessbereich :
Mit der Option V2M steht ein zweiter Spannungsmessbereich mit der vollen Auflösung zur Verfügung. Der Maximalwert des 2. Strommessbereich entspricht 10% des Gesamtstrombereiches der elektronischen Last.

Abschaltung :
Die Last besitzt für alle möglichen Fehler Schutzvorrichtungen bzw. Abschaltungen. Bei Überleistung, Überstrom, Übertemperatur schaltet die Last ab. Mit dem Stand By Taster kann die Last wieder eingeschaltet werden.
