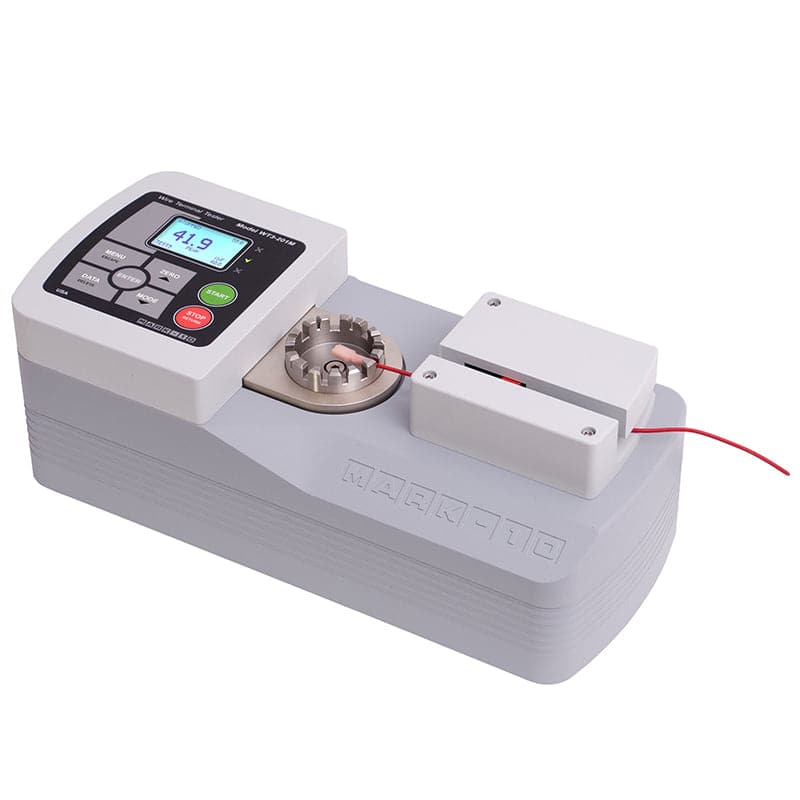

Manuelles Kabelabzugsprüfgerät WT3-201

Mark-10

  • CHF 3,470.00
    Einzelpreis pro


WT3-201

Kabel-Zugprüfgerät, manuell, 1.000 N

Features

  • Messung von Echtzeit und maximal Werten
  • Ergonomischer Zughebel für Kräfte bis zu 1.000 N
  • Befestigungsplatte für Prüflinge bis 6,3 mm
  • USB, RS-232, Mitutoyo (Digimatic) und analoge Ausgänge
  • Autom. Messwertausgabe / Messwertspeicherung / Nullen nach brechen der Probe
  • Speicher für 1.000 Messwerte
  • Passwort schützt vor Missbrauch
  • Programmierbare Grenzwerte
  • Hohe Abtastrate 7.000 Hz
  • Einstellbare akustische Warnungen und Tastentöne
  • Montagevorbereitung für Werkbankmontage

Das WT3-201 wurde entwickelt um die Abrisskräfte von Kabel-Stecker-Verbindungen und Kabeln zu prüfen. Mit dem ergonomischen Zughebel können Kräfte bis zu 1.000 N auf den Prüfling gebracht werden. Die einstellbare Multi-Befestigungsplatte bietet Klemmschlitze für Durchmesser bis zu AWG 3 (6,3 mm).

Ein großes, beleuchtetes LCD Display zeigt leicht lesbare Werte, inklusive der Echtzeit Kraft, maximal Kraft, programmierbare iO / niO Grenzwerte, Einheiten der Messung und vieles mehr. Die Messwerte können via USB, RS-232, Mitutoyo (Digimatic) oder analoge Ausgänge auf einen PC oder einem anderen Daten-Collector ausgegeben werden.

Parallel zeigt ein Balkendiagramm auf dem Display grafisch die aufgebrachte Kraft an. Das Gerät kann bis zu 1.000 Messwerte speichern, statistische Berechnungen durchführen und die Daten auf einen PC übertragen. Die einzigartige automatische Ausgabe von Messdaten, Messdatenspeicherung und Nullen nach brechen der Probe helfen den Test zu automatisieren. Die optionale Ring-Befestigungsplatte kann verwendet werden um Proben mit Ringsteckern (Durchmesser 3,2 - 9,5 mm) sicher einzuspannen. Das WT3-201 wird inklusive der PC-Software MESUR™ Lite ausgeliefert.

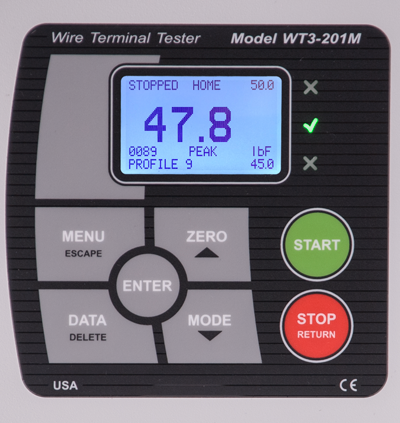

Display

  1. Grenzwerte (iO / niO)
  2. iO / niO Anzeige
  3. Aktueller / max. Wert
  4. Akkuanzeige
  5. Speicher für 1.000 Messwerte
  6. Menü-Einstellungen
  7. Datenausgabe zu einem PC oder Drucker
  8. Max. Wert
  9. Messmodus
  10. Einheit der Messung
  11. Balkendiagramm für Last
  12. Nullen für einen neuen Test
  13. Wechseln zwischen Echtzeit und max. Wert

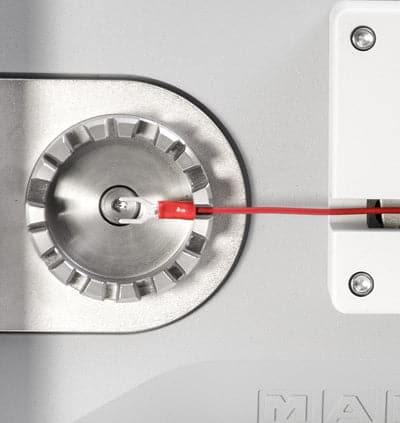

Die einstellbare Multi-Befestigungsplatte bietet
Klemmschlitze für Durchmesser bis zu 6,3 mm


Zughebel:

Der ergonomische Zughebel bringt die Kraft auf und
lässt die Probe wieder frei

Design:

Das einzigartige gerändelte Design hält die Probe
sicher fest und zieht am losen Ende


Technische Daten

Modell WT3-201

Kapazität x Auflösung:

1.000 x 0,5 N

Genauigkeit:

± 0,2%

bezogen auf den Endwert

Kabeldurchmesser AWG30 - AWG3 (0,3 - 6,3 mm)
Min. Prüflingslänge 165 mm (exkl. Endklemme)
Max. Ausdehnung 29,2 mm

Akku

Wiederaufladbarer Akku, Akkuanzeige Tester schaltet sich automatisch aus wenn der Akku leer ist

Akkulaufzeit: LCD Beleuchtung an/aus bis zu 7 / 24 Stunden

Abtastrate

7.000 Hz

Ausgänge

USB / RS-232

Mitutoyo (Digimatic)

Analog: ± 1 VDC,
± 0,25 % bezogen auf den Endwert

Überlastschutz

150% bezogen auf den Endwert

Gewicht

7,3 kg

Lieferumfang

Universal Netzgerät, Akku, USB Kabel, Software CD (USB-Treiber, MESURTM Lite, MESURTM gauge Demo)


Optionale Software


MESURTMgauge erfasst Last- und Verfahrwegdaten, stellt Belastung im Vergleich zur Zeit oder zu Verfahrweg grafisch dar, berechnet Statistiken und bietet eine Reihe weiterer Funktionen wie den direkten Export nach Excel, benutzerdefinierte Berichte, konfigurierbare Prüfungsparameter und vieles mehr.





Zubehör



Artikel-Nr. Beschreibung
MARK-CERT

Kalibrierzertifikat mit Daten

MARK-15-1004

MESURTM gauge Software

MARK-WT3004

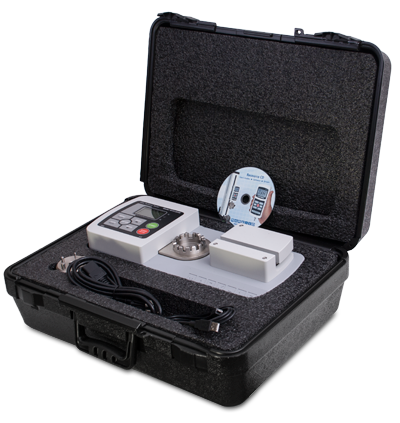

Transportkoffer

MARK-WT3002

Ringkabelschuh-

befestigungsplatte

MARK-WT3003

Blanker Befestigungsring

MARK-AC1049

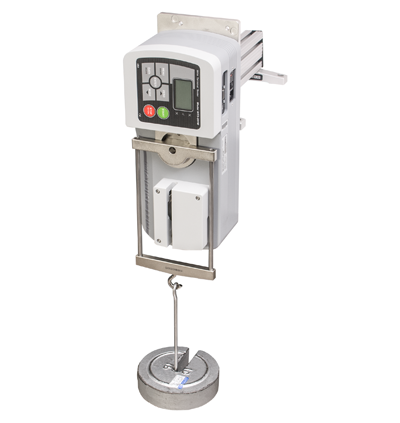

Kalibrierset für WT3-201

(ohne Gewichte)

MARK-09-1163

Kabel, WT3-201 an RS-232

MARK-09-1165

USB Kabel

MARK-08-1026

Akku

MARK-AC1031

AC-Adapter
